無須Z軸，即可實現一秒景深擴展

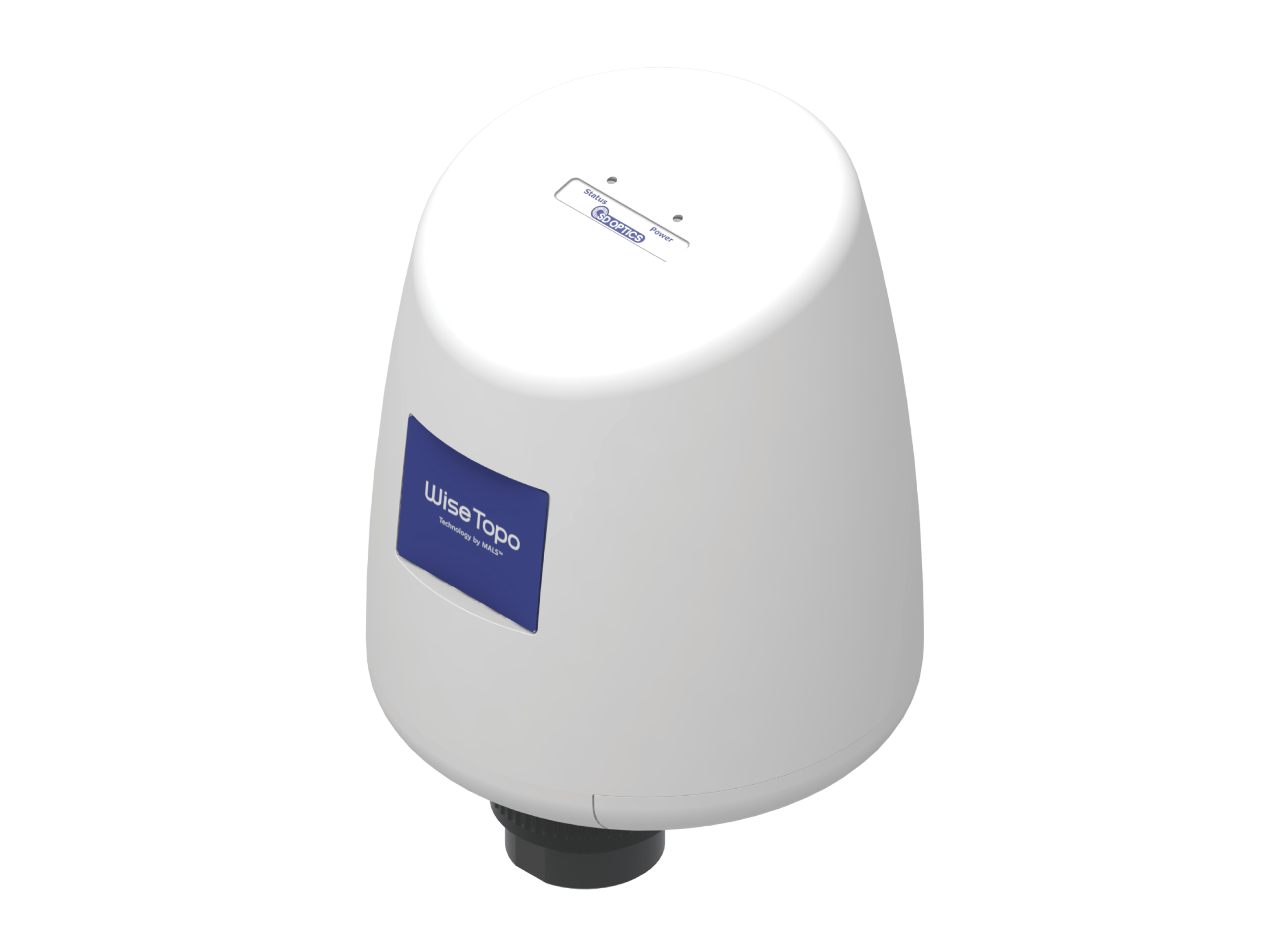

顯微鏡用WiseTopo超景深光學模組
- ■ 景深擴展最高40倍，2D,3D影像皆可量
- ■ 可自由選擇聚焦位置，或指定區域自動對焦，彈性加大檢測範圍
- ■ 內建5MP面陣相機，工業顯微鏡可即刻升級數位顯微鏡
不用Z軸馬達，就能實現景深合成
| 一般景深合成產品 | WiseTopo |
|---|---|
| 無法搭配大感光元件相機 | 可搭配大感光元件相機 |
| 景深合成速度3-7秒/張 | 景深合成速度1秒/張 |
| 景深擴展20倍 | 景深擴展40倍 |
獨家MALS™技術，實時改變對焦位置
上千片100*100µm組成變焦鏡片系統，每片都能獨立進行三軸活動，瞬間完成全景深影像
可根據2D影像資訊，實時建構出3D影像，並提供量測數據
相較液態鏡頭，MALS™變焦鏡片系統可提供各方面更佳的穩定表現
| 液態鏡頭 | MALS™ | |
|---|---|---|
| 驅動速度 | <100Hz | >12kHz |
| 抗震能力 | <100G | >5000G |
| 操作溫度 | 0-50°C | -32-100°C |

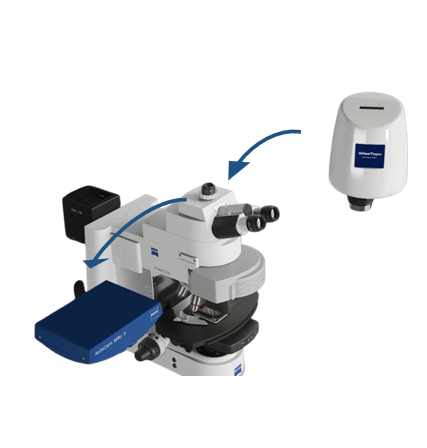

3步驟，工業顯微鏡輕鬆升級數位顯微鏡

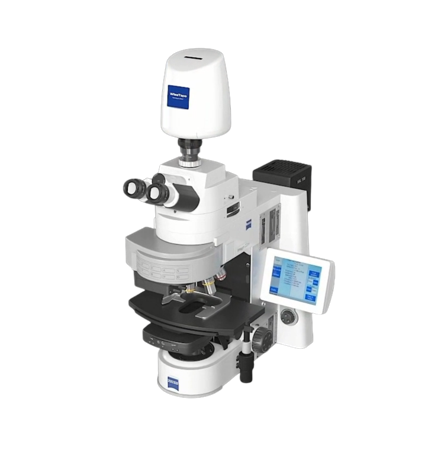

1. 將sensor替換為WiseTopo模組 2. 內建軟體即時產出2D*3D影像 3. 強大軟體可取得更詳細資訊分析
規格表
| 顯微物鏡倍率 | 2X | 5X | 10X | 20X | 50X |
|---|---|---|---|---|---|
| 原始景深 | 182µm | 28µm | 6.2µm | 3.2µm | 1.8µm |
| 擴展後景深 | 8000µm | 1280µm | 320µm | 80µm | 12.8µm |
wisetopo,wisescope,SD Optics,超景深模組,光學模組,景深擴展,超景深相機,數位顯微鏡,MALS,MALS技術,MALS™,MALS™技術,變焦鏡片系統,變焦鏡片,液態鏡頭,2D轉3D,2D影像轉3D,景深合成,景深擴展,eDoF,DoF,工業顯微鏡,TGV檢測,半導體,TGV,手機鏡頭檢測,手機鏡頭,錫球,BGA,先進封裝,先進製程,PCB,印刷電路板,元件引線,鏡頭模組,多芯片電子組裝,電子零組件,EV,電動車電池,EV電池,EV battery,OLED,MiniLED,MicroLED,曲面玻璃,曲面玻璃邊緣檢,顯微鏡模組,顯微鏡光學模組,玻璃基板,半導體玻璃基板,glass substrate,substrate
檔案下載
應用1：無法架設線掃描系統的狹小空間？
產品瑕疵須讓相機傾斜某一個角度才能看到。但由於機構空間限制，無法架設可以傾斜的Line scan系統。
市面類似產品最多只能將景深擴展至20倍，透過安裝WiseTopo超景深光學模組，景深可以擴展至原本的40倍（使用WiseScope超景深相機模組，更可實現高達120倍的景深擴展），即使機構大角度傾斜架設，依然可以得到清晰的全畫面。
一般相機拍攝影像
SD Optics超景深模組拍攝影像
應用2：半導體TGV檢查，快，還要更快！
市面上擁有景深合成功能的視覺模組都是針對顯微鏡設計，因此通常會受限於顯微鏡的設計，導致：
■ 無法使用大感光元件的相機
■ 使用Z軸馬達移動的和速度不夠快，合成一張影像需時3~7秒
■ 高倍率下，Z軸馬達的線性度也是一大問題
WiseTopo超景深模組可有效解決以上挑戰，可做為TGV檢查的可靠解決方案
更多實拍影像
