0死角,高精度in-line檢測適用

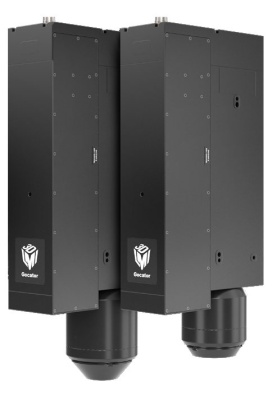

Gocator 4021同軸光智慧3D掃描器

  • 根據反射波長譜的差異(取決於高度)精確測量高度
  • 最高掃描速度速度16kHz
  • Profile解析度 : 1920 point
  • 透明表面、光澤表面、透明多層皆可拍攝
  • 正上方拍攝的同軸光學設計,最大傾斜角度可達±85度

高解析度+高速掃描
Gocator 4000系列具有高X和Z解析度,可測量微小特徵並獲得精細的3D數據和2D強度影像。
結合高達16kHz的高速掃描速率(使用GoMax NX或開啟PC加速時),可用在生產線上進行In-line檢測

無死角同軸光學設計,傾斜面也能清晰拍攝
同軸光學設計從正上方掃描,即使深槽和突起等高度不平坦的形狀上也能取得精細3D數據。
Gocator 4000系列最大可測量角度為±85度的表面

適用各種材質及表面
不論是透明物體還是光滑的鏡面皆可拍攝,如測量透明黏合劑的塗佈量、晶圓光澤表面上的切割凹槽以及BGA上的錫球凸塊等等。
可量測各種材料的三維形貌和表面狀態

內建GoPxL量測軟體,無須額外開發或購買
基於網頁瀏覽器的介面,只需使用滑鼠即可輕鬆設定和操作。可以使用附帶的測量工具進行尺寸測量和影像處理,並且它還支援I/O連接和PLC輸入/輸出的各種現場匯流排。

同軸光測量原理
在Gocator 4000系列所使用的同軸共焦光學系統中,當白光通過彩色透鏡時,它會沿著Z軸分光成連續的單色光。當待測物的表面在此光譜範圍內時,單一波長的光線會從表面反射並進入感測器。且感測器的正前方設有濾光針孔(Pin Hole),只有在焦點高度反射的光才能通過濾光針孔並被光譜儀偵測到。
透過分析偵測到的光的波長,即可確定物體表面的準確位置。

規格表

Model Gocator 4010 Gocator 4011 Gocator 4020 Gocator 4021
Data Points/Profile 1920 1920 1920 1920
Scan Rate (kHz) 4.3-14 4.3-14 4.5-16 4.5-16
X Resolution (μm) 1.9 1.9 2.6 2.6
Z Resolution (μm) 0.25 0.20 0.5 0.4
Repeatability Z (μm) 0.12 0.10 0.25 0.20
Measurement Range (mm) 1.05 1.05 2.5 2.5
Field of View (mm) 3.5 3.5 5.0 5.0
Calibration distance (mm) 9.3±0.2 9.3±0.2 27.8±0.3 27.8±0.3

Confocal,Line confocal,high speed confocal,high speed line confocal,共軛焦,線共焦,線共軛焦,快速線共軛焦,快速線共焦,3D scan,3D掃描,inline檢測,inline 3D檢測,3D量測,線共焦掃描,3D線共焦,3D共軛焦,3D量測,LMI,LMI Technologies,Gocator,Gocator 4000,Gocator 4000系列,G4000系列,LMI 3D,LMI 3D sensor,LMI Gocator,半導體檢測,高精度檢測,PCB檢測,電路板檢測,wafer defect,wafer defect檢測,BGA高度量測,錫球高度,錫球高度量測,BGA量測,wire bonding,wire bond,IC晶片破裂,晶圓破裂檢測,wafer warpage,wafer warpage檢測,機器視覺,AOI,AOI檢測,自動光學檢測,machine vision,先進封裝檢測,先進封裝,半導體先進封裝,關鍵零組件,半導體,半導體檢測,半導體先進製程,半導體先進封裝,先進封裝,先進製程,晶圓翹曲,晶圓翹曲,defect inspection,錫球 高度量測,錫球 高度 量測,IC晶片引腳,晶片 引腳 檢測,wire bonding,焊點,金線 焊點,晶圓刮傷,晶圓 刮傷 檢測,同軸光,同軸光3D sensor,透明 檢測,透明 多層 檢測,多層 檢測,多層 晶片 檢測,晶圓 多層 檢測,晶圓 檢測,反光表面 檢測,反光表面,反光待測物,透明表面,透明待測物 檢測,透明 待測物 檢測,鏡面,光滑鏡面,塗佈量,塗佈量 測量,量測 塗佈量,切割凹槽,晶圓 切割凹槽,晶圓 切割凹槽 量測,BGA錫球,BGA錫球 凸塊,GoPxL,高度 檢測,錫球 高度 檢測,次微米,亞微米,sub-micron,sub micron,晶片 裂紋 檢測,晶圓 裂紋,晶圓裂紋 檢測,晶片裂紋 檢測,IC晶片,wire bond

檔案下載

Gocator 4000系列能夠以亞微米精度對透明物體和光澤鏡面進行成像,適用於半導體產業和其他產業精密產品的形狀測量和外觀檢查

BGA錫球高度檢測


BGA錫球高度檢測,錫球的頂點及側面斜坡都能清晰捕捉

晶圓晶片裂紋檢測


能準確量測光亮的晶圓表面,切割凹槽的形狀、寬度跟深度一覽無遺

IC晶片Wire Bonding檢查

垂直、水平走向的超細導線皆可輕易取得高精度掃描影像。能拍攝傾斜表面,故可精確捕捉深度走向的導線重疊和彎曲
