FPGA功能快速影像處理，輕鬆管理多張卡片

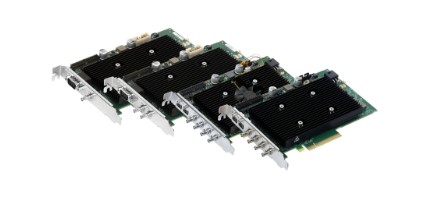

Zebra_Matrox Rapixo CXP12影像擷取卡(8GB/Quad)
- ■ 支援CoaXPress 2.0 高速介面
- ■ Data forwarding 影像資料多卡同步
- ■ 支援 FPGA影像處理, 減少CPU負擔，加快運算
- ■ 最多可連接到四台攝像機並進行拍攝
- ■ 支持PoCXP
無風扇設計+單一底層
挑戰超低返修率

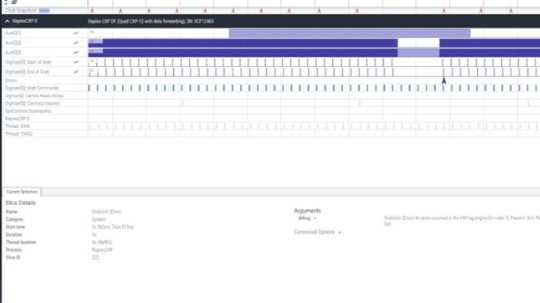

配備Gecho Viewer，訊號一目瞭然
■ 視覺化工具可簡單分析觸發訊號
■ 時序、傳訊狀態皆可清晰按圖索驥
■ Lost Trigger分析最佳良伴

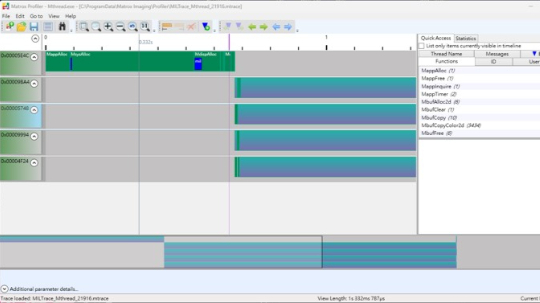

Profiler程式碼示波器，完整記錄時序
■ 能夠記錄程式時序
■ 多執行序、影像衝突皆可透過示波器輕鬆分析解決
■ 單驅動程式，即可實現多卡管理
FPGA影像處理，減少CPU運算耗能

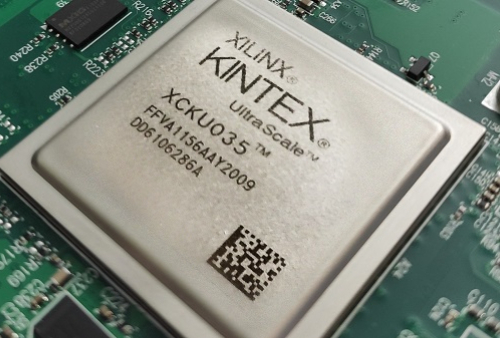

利用Xilinx Kintex® UltraScale™系列，集成各種接口的控制、格式化和流媒體邏輯，
並允許開發商將Zebra或用戶開發的自定義圖像預處理操作從主機上卸載下來在影像卡執行。
■ 有多種FPGA尺寸
■ 板載操作由MIL X應用開發軟件控制，可以重新安排現有的FPGA配置執行所需的操作序列，而不一定要生成一個新的FPGA配置
■ 能輕鬆使用Matrox FDK、或C/C++編寫的自定義操作生成自己的FPGA配置
Data Forwarding分散式處理
可以使用4個以12.5Gbps速度運行的輸出連接將圖像轉發到另一台計算機，沒有主機參與就能完成
■ 影像數據在存到板載存儲器之前已被重新傳輸，能夠有效避免延時
■ 為每台電腦配備Data forwarding，則可以把影像用菊花鏈的方式轉發到多台電腦

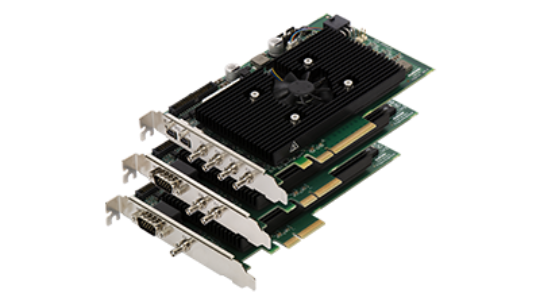

CXP2.0高速影像卡
■ 支持CoaXPress 2.0中的最高速度
■ 最多可連接4台相機並進行拍攝
■ 在相機和計算機之間支持PoCXP，簡化佈線
■ Data forwarding功能將圖像處理的工作量分佈在多台電腦上
■ 使用FPGA執行自定義影像處理，減少CPU負荷，加快運算
■ 與傳感器、光學尺和控制器同步，為每個CoaXPress連接提供充足的輔助I/O
規格表
| 型號 | 系列 | 介面 | PCle規格 | 最大傳輸速度 | 記憶體 | 支援功能 | 支援傳輸模式 | 連接器類型 |
|---|---|---|---|---|---|---|---|---|
|
Rapixo CXP12 8G |
Rapixo CXP12 |
CoaXPress | PCle3.1*8 | 12.5Gbps*4 | 8GB |
8/10/12 bit |
CoaXPress (Quad) |
Micro BNC |
| Rapixo CXP12 8G Part Number: RAP 8G 4C12 P602 |
Rapixo CXP12 | CoaXPress | PCle3.1*8 | 12.5Gbps*4 | 8GB | 8/10/12 bit Color space conversion Custom Image Processing |
CoaXPress (Quad) |
Micro BNC |
| Rapixo CXP12 4G Part Number: RAP 4G 4C12 DF |
Rapixo CXP12 | CoaXPress | PCle3.1*8 | 12.5Gbps*4 | 4GB | 8/10/12 bit Color space conversion |
CoaXPress 4 Input&4 Output | Micro BNC |
| Rapixo CXP12 4G Part Number: RAP 4G 4C12 |
Rapixo CXP12 | CoaXPress | PCle3.1*8 | 12.5Gbps*4 | 4GB | 8/10/12 bit Color space conversion |
CoaXPress |
Micro BNC |
