超景深 ‧ 大視野 ‧ µm等級精度，高速AOI檢測需求一機滿足

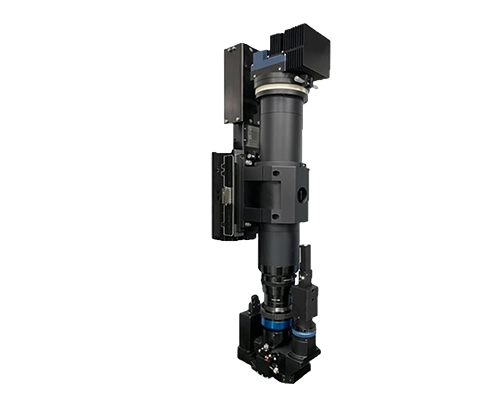

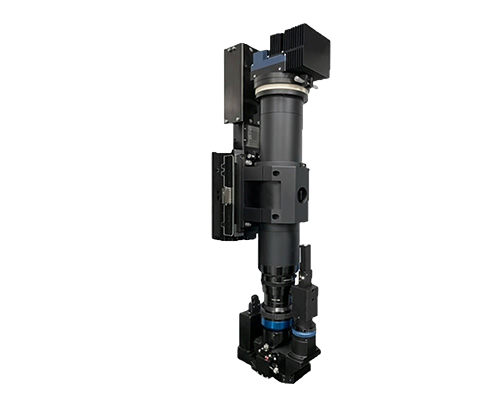

自動對焦光學模組（32k線掃相機,5X鏡）
- ■ 高速+高精度三角雷射測量方式，即時測高控制Z軸
- ■ 取像區域可取得完整準焦影像
- ■ 可搭配線掃相機、面陣相機，自由實現高速AOI
- ■ 搭配不同型式及角度的照明，可因應各種應用
即時對焦的最佳首選
您是否在使用高倍率光學系統進行細微瑕疵檢測？
是否因景深(DOF)太淺難以精準對焦？

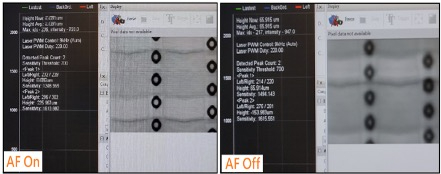

自動對焦光學模組具備以下特性，能確保您的系統影像無時無刻保持清晰銳利：

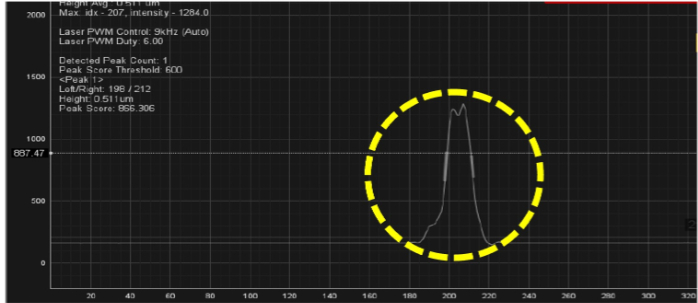

- 非接觸三角雷射測量方式，即時測高控制Z軸，讓整個取像區域 都有最佳的準焦影像
- 特別針對線掃描統優化，可對應DALSA相機400kHz的取像速度，完美實現高速AOI！
- 多光機AOI設備適用，一台PC可控制多台模組
- 多層產品可指定追焦面，精準取得指定待測物影像
- 聰明演算法2小時即可輕鬆上手
- 提供SDK，支援C++與C#
支援多種功能
- 高速/即時的高精度與快速反應
- 適用5倍以下工業鏡頭與顯微物鏡
- 支援外部訊號控制
- 支援Zeroset、Offset功能
- 即時高度資訊監控
規格表
| 搭配16K相機 | 搭配32K相機 | ||||||
|---|---|---|---|---|---|---|---|
|
Teledyne DALSA Linea HS線掃相機 |
解析度 |
16384 pixels | 32768 pixels | ||||
| Pixel Size | 5 x 5µm | 2.5 x 2.5µm | |||||
| 模式 | TDI (128 stages) | TDI (64 stages) | |||||

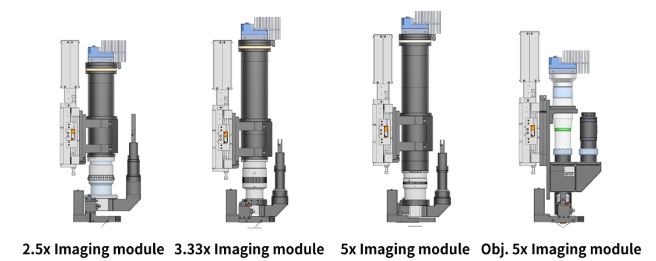

| 鏡頭 | 倍率 | 2.5X | 3.33X | 5X | 2.5X | 3.33X | 5X |
| 景深 | 41µm | 18µm | 7µm | 41µm | 18µm | 7µm | |
| 光學解析度 | 2.1µm/pixel | 1.5µm/pixel | 1µm/pixel | 1µm/pixel | 0.75µm/pixel | 0.5µm/pixel | |
| 對應速度 | 800mm/s | 600mm/s | 400mm/s | 400mm/s | 300mm/s | 200mm/s | |
| FOV | 32.76mm | 24.57mm | 16.38mm | 32.76mm | 24.57mm | 16.38mm | |
| 光源 | 同軸正光/低角度側光/暗視野(選配） | ||||||
