一秒升級數位顯微鏡，輕鬆獲得全景深影像（下）
Jan 09th, 2024
返回列表

上一期電子報介紹了WiseTopo與WiseScope所搭載的MALS超高速變焦技術，無需靠移動Z軸影像堆疊，即可得到全景深的影像與3D分析量測功能，此期將從規格深入解釋兩個產品線間功能上的差異，讓大家能針對所需選擇最適合的產品。

精彩回顧：一秒升級數位顯微鏡，輕鬆獲得全景深影像

兩款產品差異簡要回顧：

  • WiseTopo：內建5MP面陣相機，可一秒將顯微鏡升級成數位顯微鏡
  • WiseScope：可與不同規格相機、鏡頭和光源整合，變成一個客製化光學模組
外觀比較

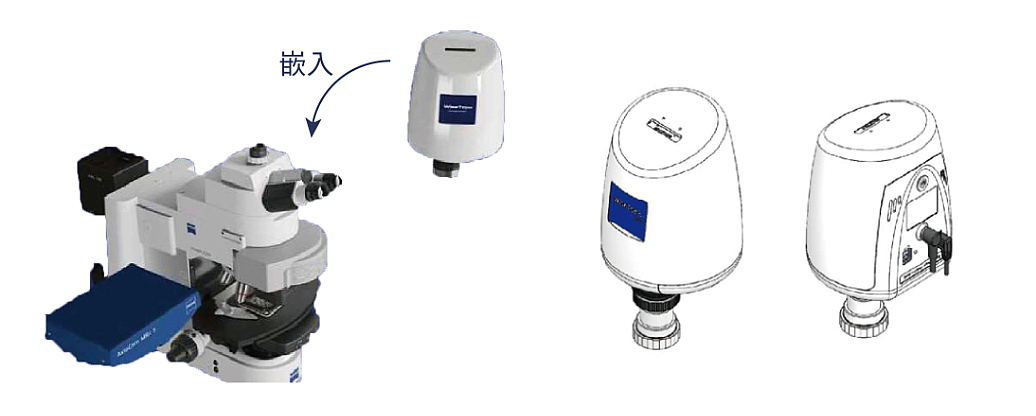

  • WiseTopo：All in One設計，隨插即用

    圖片來源 : SD Optics

  • WiseScope：半成品的光學模組，需再整合。

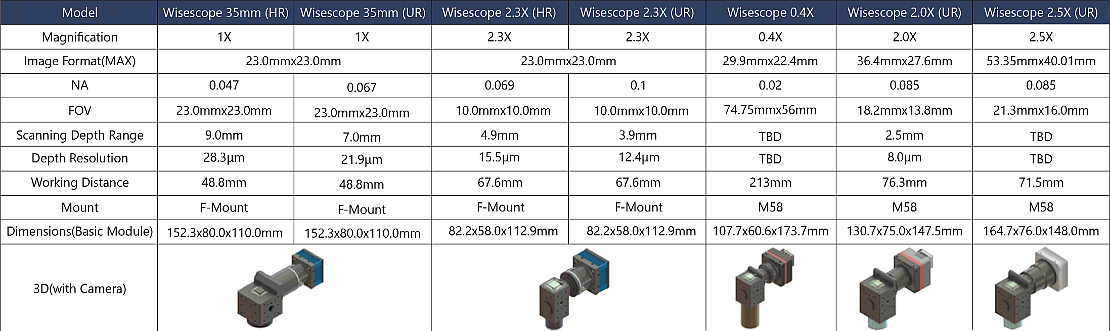

    WiseScope模組範例，圖片來源 : SD Optics

規格比較

WiseTopo WiseScope
產品類型 標準 半客製
安裝方式 任何帶有C- Mount接口的顯微鏡 整合至AOI系統
相機規格 5MP解析度面陣相機/USB3.0介面 感光元件大小1/1.8”~ APS-H的面陣相機
(C-mount / F-mount)
鏡頭 顯微物鏡 顯微鏡頭與較低倍率的FA鏡頭
光源 顯微鏡上的同軸光 可選配同軸光
景深擴展 可達40X 可達120X（特定條件）
應用 1.高倍率下有景深問題
2.半導體、MicroLED、OLED等行業		 A. 搭配高倍顯微物鏡 :
1.高倍率下有景深問題
2.半導體、MicroLED、OLED等行業
B. 搭配低倍率FA鏡頭 :
需要變焦拍攝不同高度位置的產品 例如產線上混合多種高度產品，可替代傳統的液態鏡頭，或利用MALS多層對焦能力拍攝多層產品，例如檢查每片鏡片的表面是否有刮傷與灰塵

以上是WiseTopo與WiseScope的基本比較。我們也已有半導體、PCB等產業的評估經驗，如果您希望確認待測物適用哪一款產品，歡迎預約免費諮詢，讓我們的光學團隊為您進一步評估。
