為了提供更好的使用者體驗，新一代Teledyne DALSA擷取卡提供多種完善的控制軟體，使用者除了可透過軟體檢視影像卡資訊，例如序號、硬體與韌體版本、工作溫度、PCIe通道頻寬等詳細規格外，更配備影像卡自我檢測功能，當發生取像問題時能第一時間排查問題及原因。接下來，我們將帶您深入認識影像擷取卡軟體功能及設定方式。

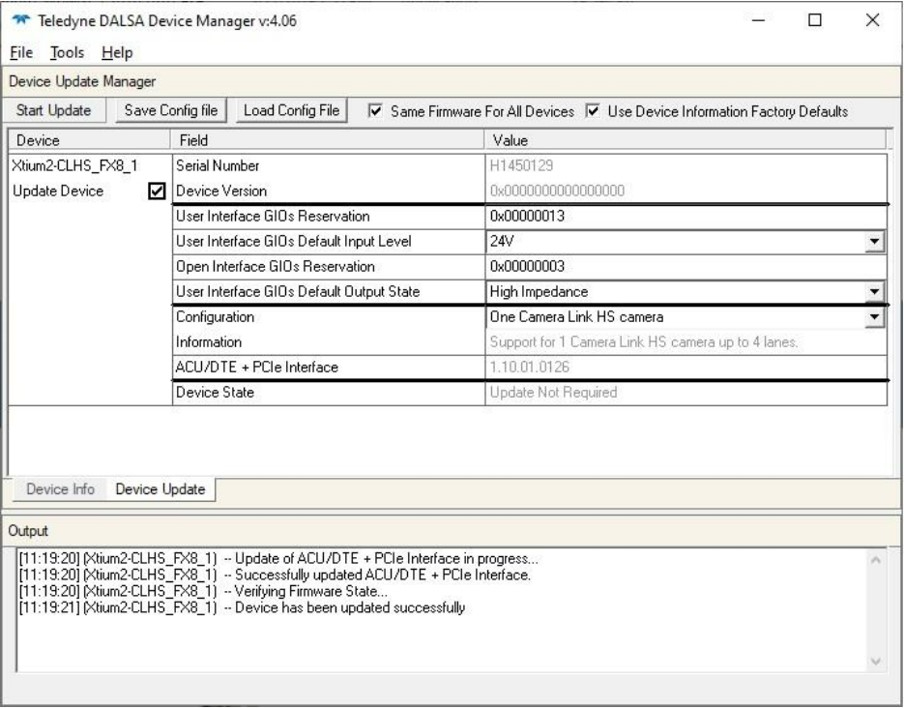

當安裝Teledyne DALSA影像卡驅動程式後，首先需要設定Device Manager軟體，內容除了影像卡序號、驅動版本外，也可隨著使用條件需要由此切換，例如Camera Link模式或一張卡對接多台相機等韌體模式；如果影像卡當機時也可利用軟體直接進行重置，不用大費周章重新開機。

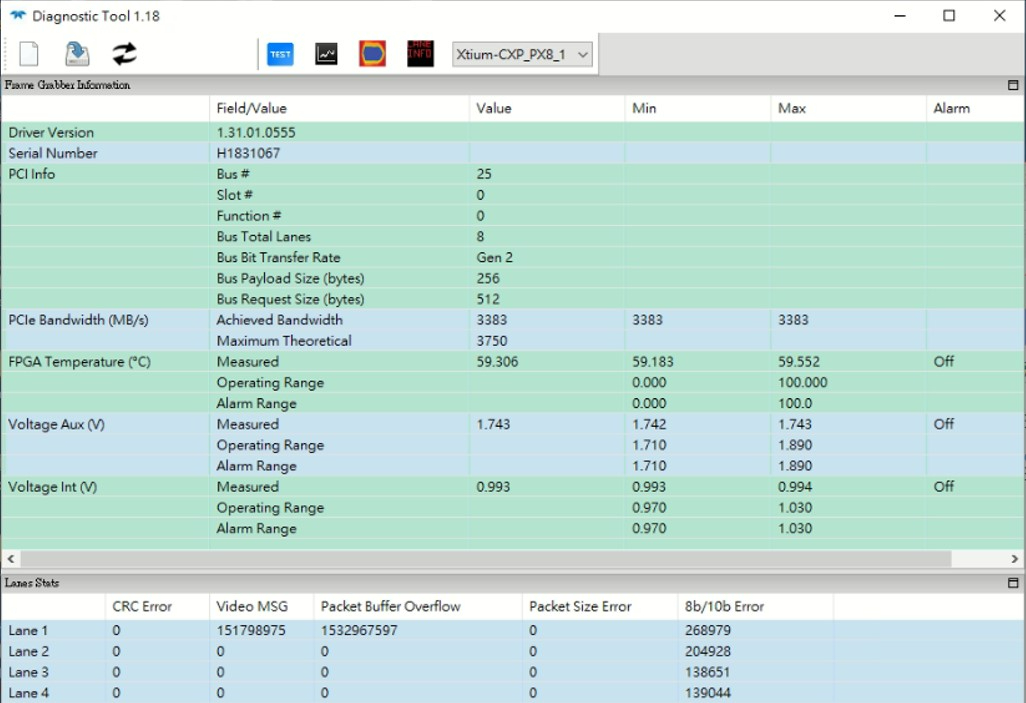

多數情況下，當我們碰到取像異常時，通常會透過交叉測試硬體來確認問題出自哪個環節，而Teledyne DALSA影像卡特有的Diagnostic Tool軟體，可在不更動硬體的條件下輕鬆排查問題。如下圖，使用者可以從此介面中清楚確認影像卡當前工作溫度、camera各個連接通道是否出現overflow等傳輸異常的狀況。當影像卡發生常見問題時，如：取像過程出現頻寬不足的警訊，也可由此查出PCIe有效頻寬，以進一步判定問題是來自影像卡或Host端。

除了被動排查問題之外，Diagnostic Tool內的進階小工具“Test Script”更可主動檢驗影像卡硬體是否出現故障。如果我們所使用的影像卡是Camera Link HS或CoaXPress介面，還可使用“Eye Diagram”直接分析數位訊號傳輸時的干擾程度。

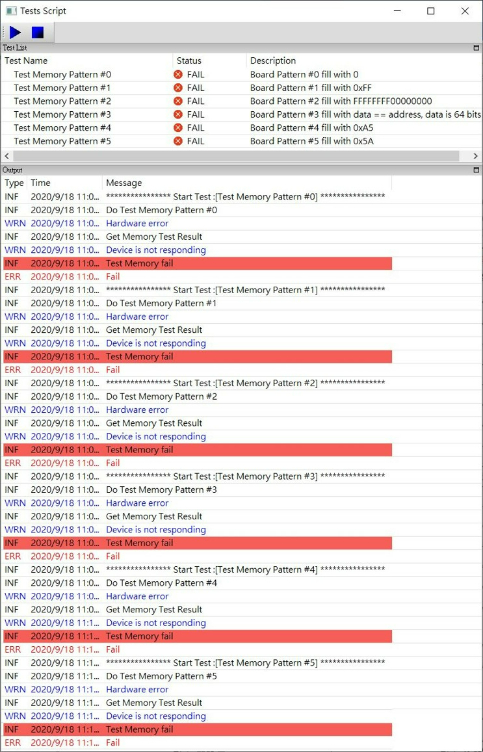

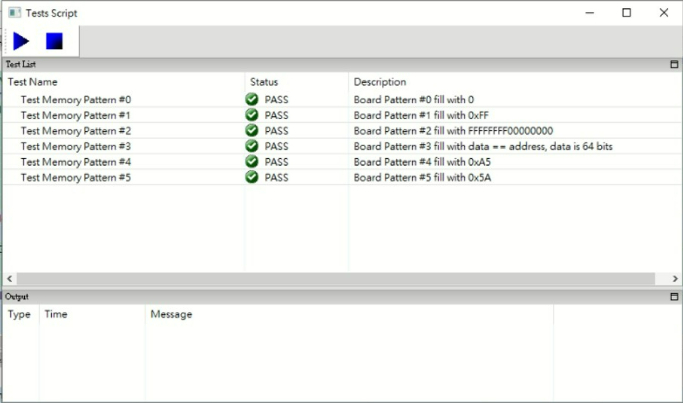

透過Test Script影像卡自我檢測結果，能夠快速判別影像卡硬體是否存在異常：

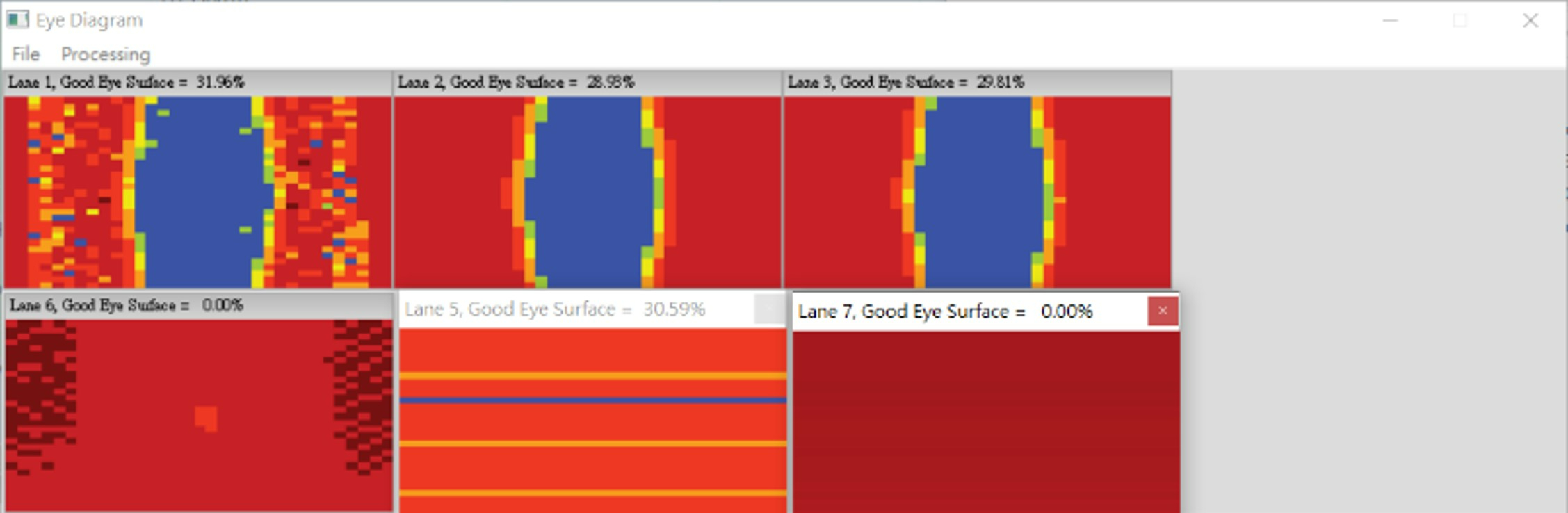

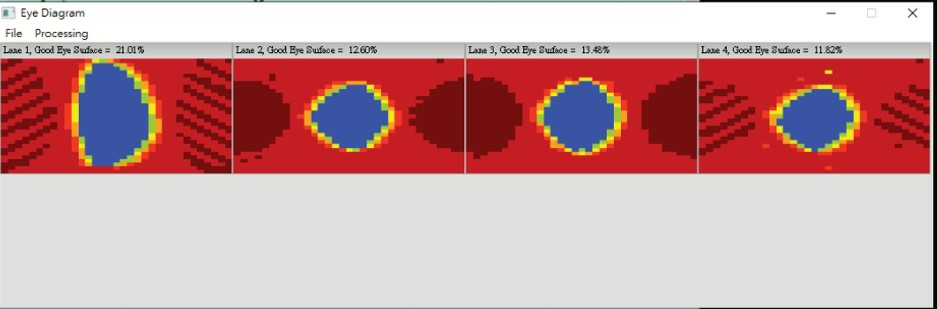

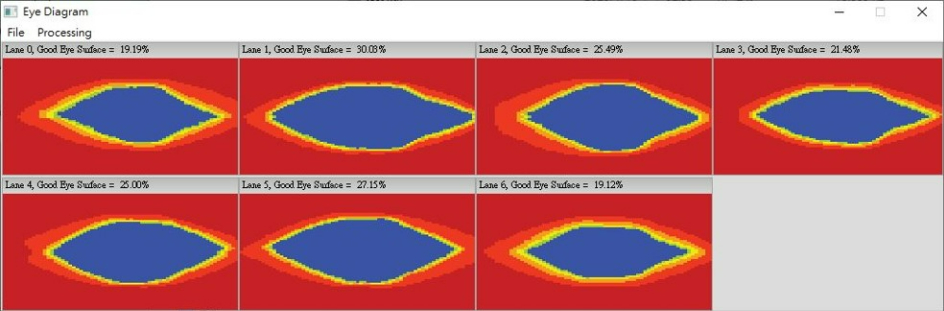

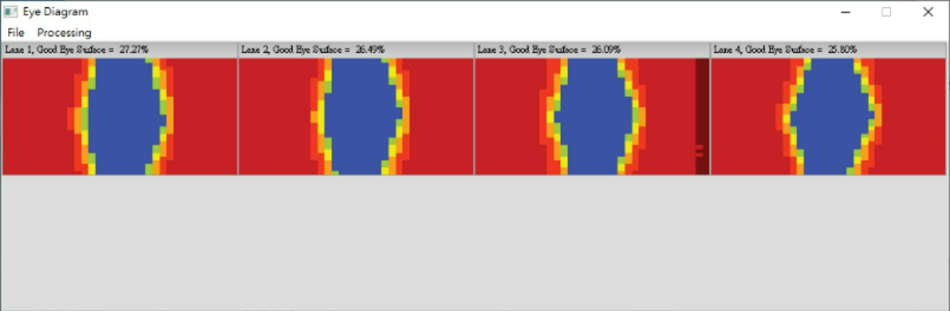

Eye Diagram能讀取影像卡至相機各傳輸通道，以快速排查線材是否損壞：

在Teledyne DALSA影像擷取卡軟體的幫助下，除了能更加掌握影像擷取卡的運作狀態外，更能讓AOI自動光學檢測的流程更加順暢。如果操作上遇到困難或任何問題，歡迎您隨時和霖思科技專業的工程師聯絡。
