由於感光元件的特性，相較於非TDI相機，TDI線掃描相機對安裝、物體和相機之間的相對運動以及觸發都有相對嚴格的要求。簡單地說，TDI相機必須通過減少各種機械（安裝，振動等）和電氣（觸發信號等）誤差，把物體與像素之間的失配率控制在10%以內。

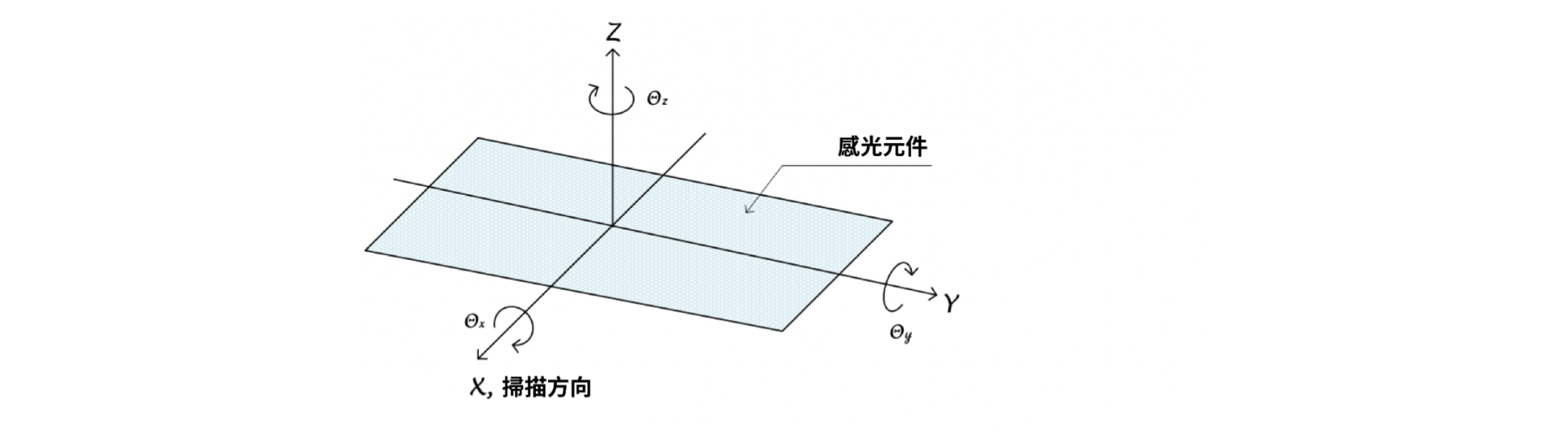

下圖是相機的感光元件。x軸為掃描方向；y軸為橫向；z軸為上下方向。

下表列出了相機安裝(機構)、物體移動穩定度和觸發誤差的建議規格：

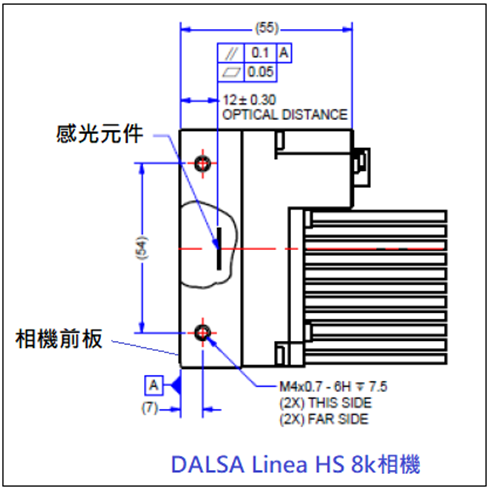

1. 上述誤差是根據感光元件的相對位置。事實上，在安裝相機時，經常會提到相機的前板，因此在這種情況下，我們還必須把感光元件和前板表面之間的誤差納入考量。感光元件和前板的規格，可以在相機的操作手冊中找到。

2. 當檢測的缺陷尺寸小於感光元件的像素尺寸（Pixel size）時，建議使用感光元件平面作為相機安裝參考平面。

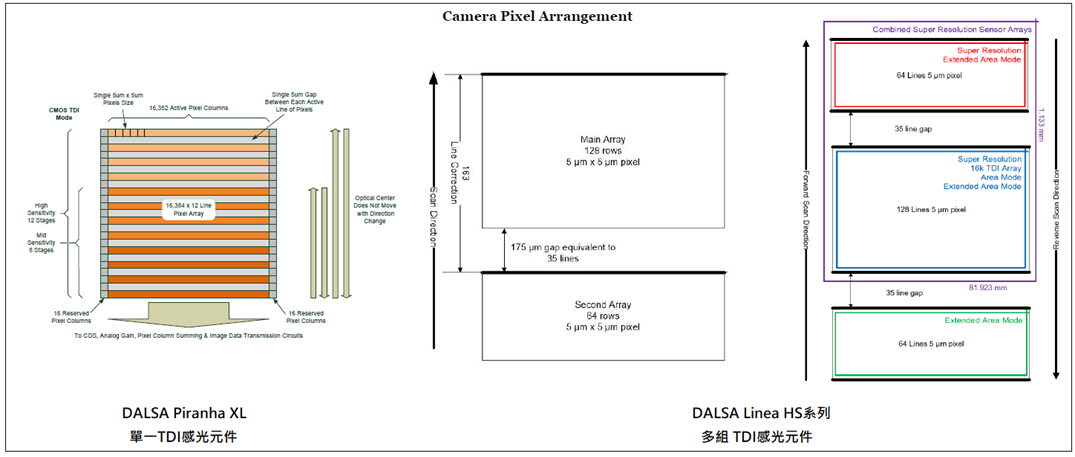

3. 與單片感光元件TDI相比，使用多感光元件TDI相機時，需要更嚴格地考慮上述規格。

如果觸發上述誤差，可能導致圖像出現以下結果：

使用TDI相機時，圖像模糊可能受到對焦以外的許多因素的影響，例如相機安裝不正確、同步不完全、觸發抖動和系統振動等。因此，檢查影像是否對焦的最佳方法是使用Area Mode。這是因為使用Area Mode時是靜態取像，影像清晰與否只與鏡頭有關係，與上述的同步、觸發與振動…無關。

1. 使用TDI相機的Area Mode，對於初始的安裝調整階段很有幫助。
2. 掃描物體上兩個定距離的標記(例如十字Mark)，也有助於驗證相機的對齊情況。

如果您對TDI相機有任何疑問或使用上的問題，歡迎聯繫霖思科技的工程團隊為您提供諮詢服務。
