以光學設備量測滑軌平行度

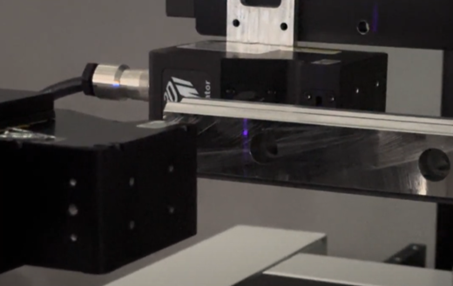

使用光學式儀器量測輪廓度在業界是很常見的。比如上圖關於滑軌的平行度與R角測量示意圖。藉由兩台高精度的線掃描雷射（Z重複精度在+/- 10µm內），比如LMI的Gocator 3506機種，架設對照式光學環境，經過座標校正後可獲得滑軌的左右表面資訊，再透過感測器內置的量測工具GoPxL，即可計算出兩平面的角度差。

繼續量測R角

接著，我們繼續量測滑軌的R角。因為在垂直壁面為陰影區，為求量測的精確度，首先我們將缺乏的資訊填補起來，利用GoPxL內置工具「填補空值」可簡單把表面資訊缺乏處填滿，如下圖。

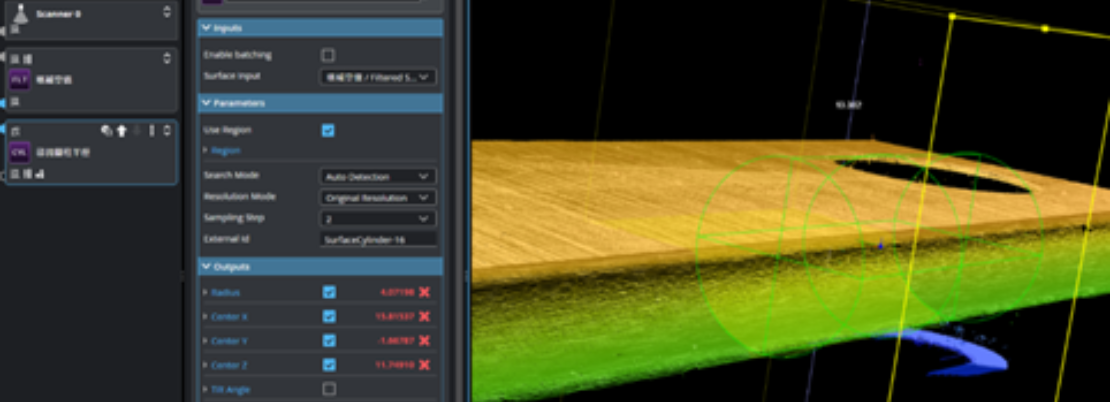

最後，再使用「尋找圓柱半徑」工具即可輕鬆、快速得到我們要的結果，是不是很方便呢？
