Gocator 2618雷射輪廓傳感器

光學切割輪廓感測器的原理

Gocator2000系列是採用光學切割方式的輪廓感測器。

光學切割輪廓感測器是一種將雷射線照射到物體表面，用攝影機捕捉反射光，並根據雷射光束的高度測量物體高度的感測器。並取得物體橫截面的高度和形狀作為輪廓資料。

輪廓資料是用XZ座標系表示的二維資料。
透過在Y方向移動的同時，連續獲取該數據並整合輪廓數據，可以產生XYZ座標系中的3D點雲數據。利用3D點雲數據，可用於物體的三維尺寸測量和外觀檢測。

Gocator 2000系列，豐富產品線任需選擇

3D 感測器 Gocator 提供三種測量方法：光學切割、條紋投影和線共焦。其中，光學切割輪廓感測器（Gocator 2000系列）的產品陣容最為廣泛。

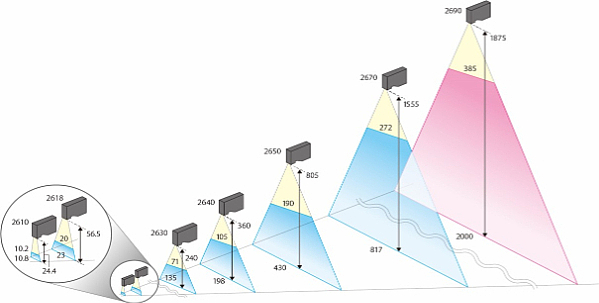

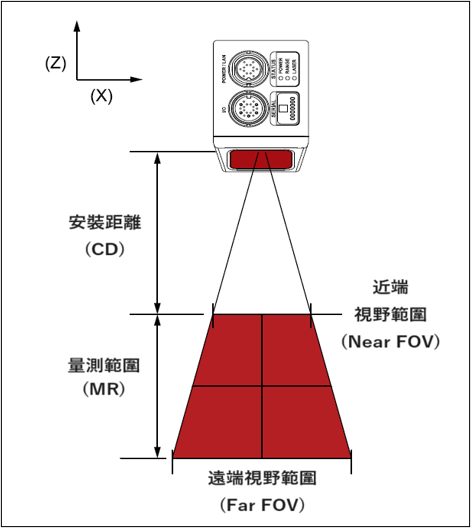

光學切割輪廓感測器的視野和測量範圍會根據雷射和相機之間的位置關係以及鏡頭的組合而變化。
Gocator擁有豐富的產品陣容，從能夠測量μm級高度的高精度型號，到最大視野寬度達2m的寬視野型號，也可選擇紅色或藍色雷射顏色，可以根據物體材質和測量細節選擇最合適的型號。

導入光學切割輪廓感測器有什麼好處？

由於它已經過校準，您可以從包裝箱中取出它後，立即啟動它並以毫米為單位進行測量。

     ■ 大範圍高精度 3D 形狀測量
     ■ 由於它已經過校準，您可以從包裝箱中取出它後，立即啟動它並以毫米為單位進行測量。
     ■ 支援與機器人、傳送帶等輸送線組合的高速3D測量。
     ■ 內建測量軟體可讓您輕鬆使用滑鼠建立高級3D測量處理。

高精度3次元形狀量測

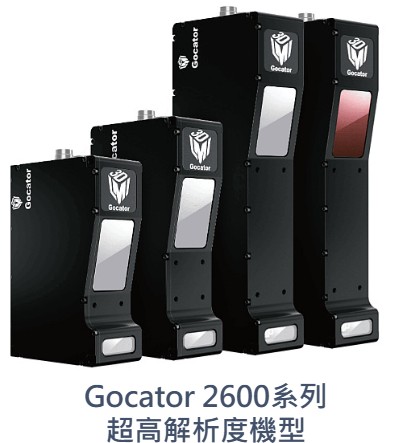

Gocator 2600系列每條線可擷取4192點橫斷面輪廓資料。整合光學剖面輪廓感測器可取得世界上最高解析度的高精度3D形狀資料。
例如，Gocator 2630可獲得X解析度為30μm的輪廓數據，同時確保最大視場寬度為130mm。

我們提供藍色雷射和紅色雷射型號，您可以根據物體的材質和表面狀況選擇合適的型號。也提供可以測量玻璃等透明物體的高精度型號。

透過滑鼠操作輕鬆建立測量功能

Gocator 感測器本身內建軟體功能，可對 2D/3D 資料執行尺寸測量和外觀檢測。
超過 20 種工具可用於二維輪廓數據，包括寬度、高度、角度、圓直徑、粗糙度、面積和邊緣。
超過 30 種工具可用於3D表面數據，包括平面角度、球體直徑、孔徑、平面度、體積和 OCR。
此外，直覺的滑鼠操作介面甚至可以讓沒有程式設計經驗的人輕鬆建立線上檢測處理。

可實現寬視野、高解析度、360度3D掃描的Buddy System

即使一台 Gocator2000 系列也可以覆蓋廣闊的視野。

然而，如果想要同時實現寬視野和高精度，或是想要測量圓柱形物體的360度環繞，就會組合使用多個感測器。Gocator 有一個名為 "Buddy System" 的內建功能，可以輕鬆組合來自多個裝置的資料。

Buddy System使用名為Master810或Master 2410的專用電源集線器。
Master810最多可以同步8個感測器，Master2410最多可以同步24個感測器。

透過將多個Gocator連接到Master 810/2410並使用對準功能校準感測器之間的位置關係，它可以用於各種3D掃描拍攝方法。

Buddy System感測器校準易於設定。例如，寬佈局使用與感測器具有相同數量孔的板作為校準目標。定位每個感測器，使孔被反射，然後按一下對齊按鈕以完成校準。

規格表
