打開3D檢測的全新可能！Script讓你實現自定義邏輯
May 27th, 2025
在使用LMI的Gocator或GoPxL系列時，內建的量測工具已能處理大多數檢測需求。但在一些進階應用中，用戶可能希望實現自定義邏輯、運算或輸出條件，這時Script功能就是最佳解決方案。
LMI的Script功能有何特別？

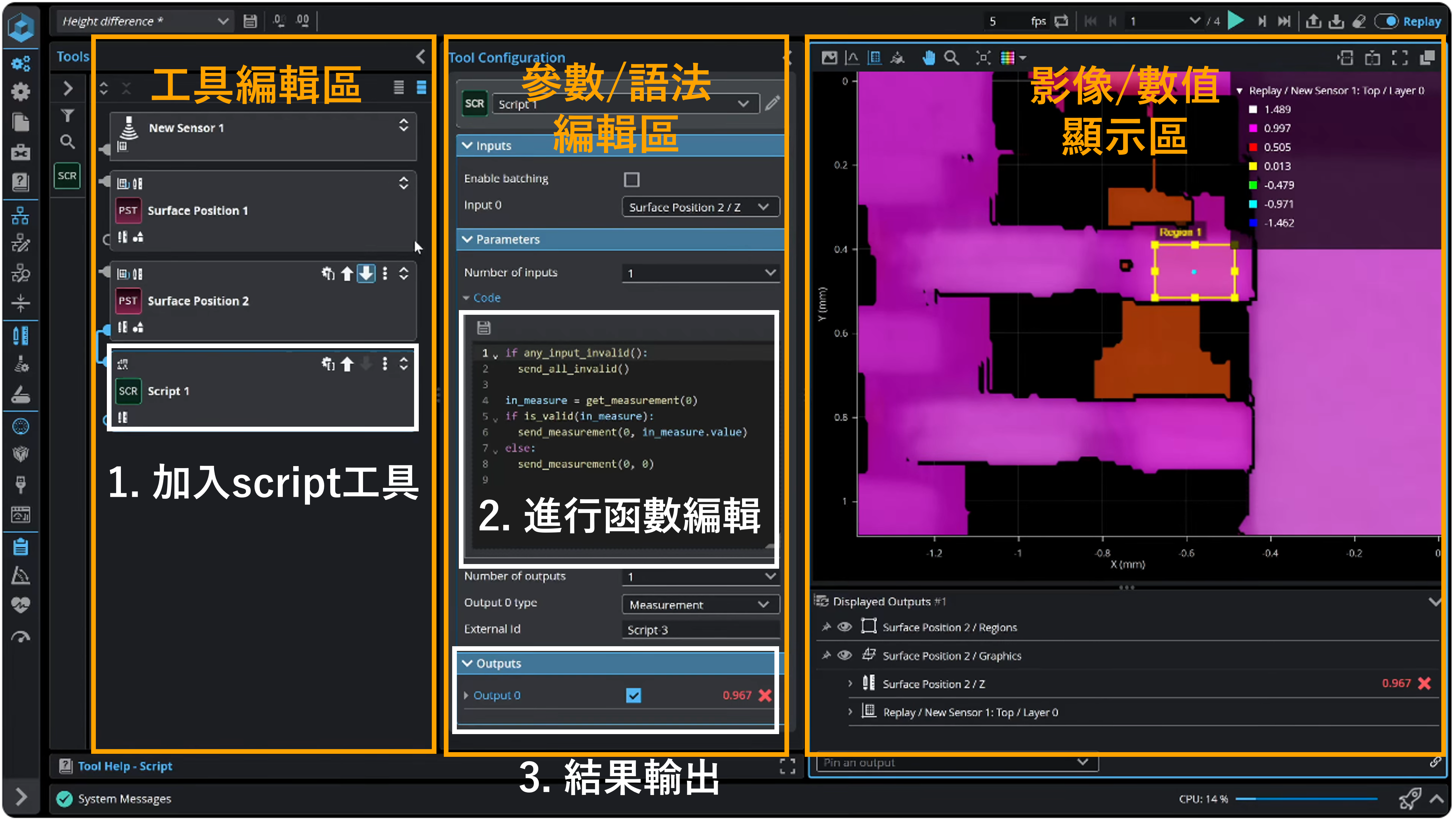

Script功能是LMI系統中的一個模組，允許使用者以簡潔的腳本語言，進行如下操作：
■ 邏輯運算與條件判斷：如判斷尺寸差異是否超過容許公差。
■ 多工具數據整合與運算：可跨工具取值並運算。
■ 自定義輸出格式：能夠根據邏輯輸出不同結果。
■ 錯誤處理與容錯設計：避免系統因個別量測錯誤而失效。
Script支援Python-like語法，搭配LMI專用函式庫與變數命名規則，即使沒有程式背景，也能快速上手。
圖片來源 : LINX Taiwan
Script功能常見應用場景

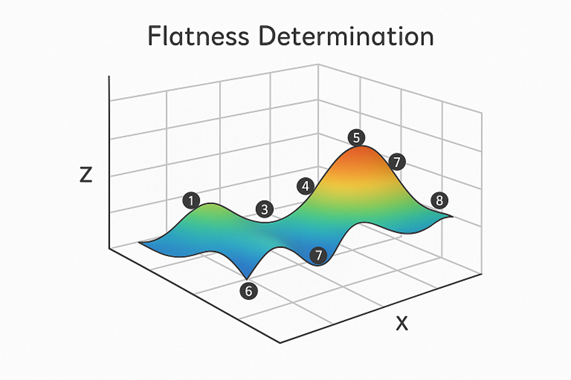

■ 表面平整度計算（找最大高低差）

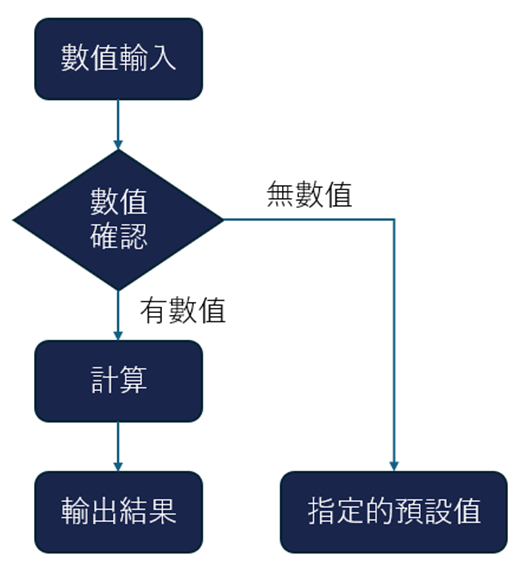

■ 工具失敗或無資料時的容錯邏輯

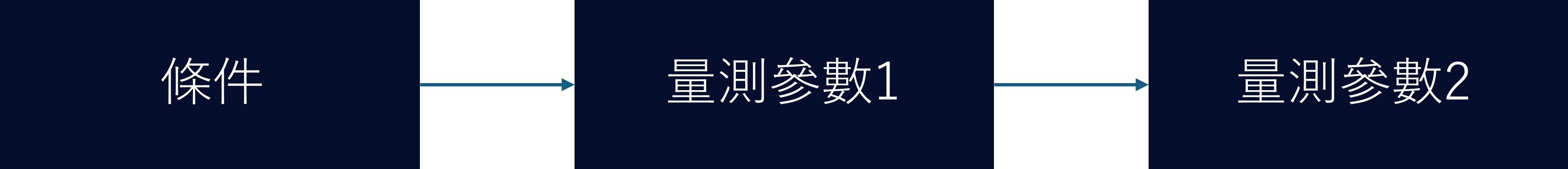

■ 根據不同條件自動切換量測參數
■ 多區域平均值與偏差量判斷
實際應用案例：平整度量測（多點高度差異判定與容錯）

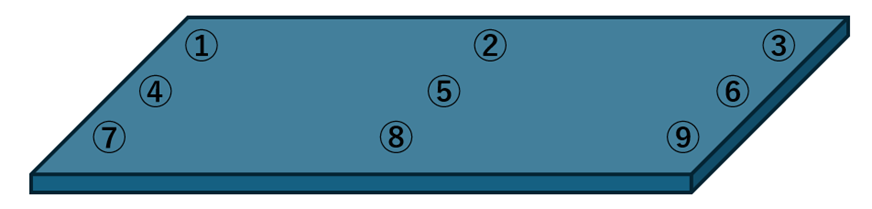

■ 應用背景：客戶需要量測某零件表面多個測量點之間的高度一致性，並進行自動判定。
■ 使用工具：Surface Position 1～9，各量測點讀取 "Z" 值。
■ Script功能邏輯：
□ 讀取位置1～9 的 Z 值。
□ 每個位置的Z值與基準點1進行高低差比較。
□ 排除資料異常點（如資料遺失或值為 0）。
□ 找出最大與最小偏差後相加，若總偏差 > 設定值則標記為 NG。

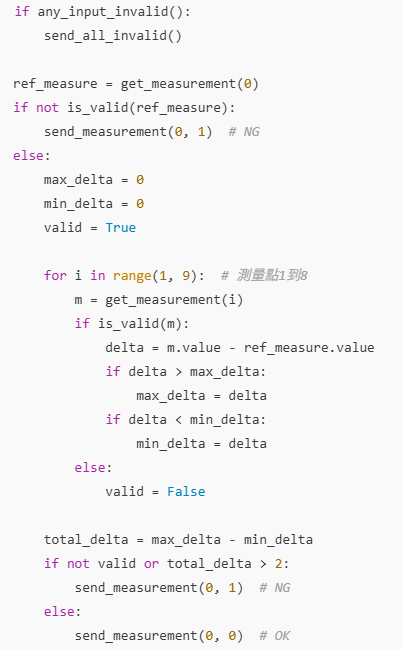

■ Script代碼範例：

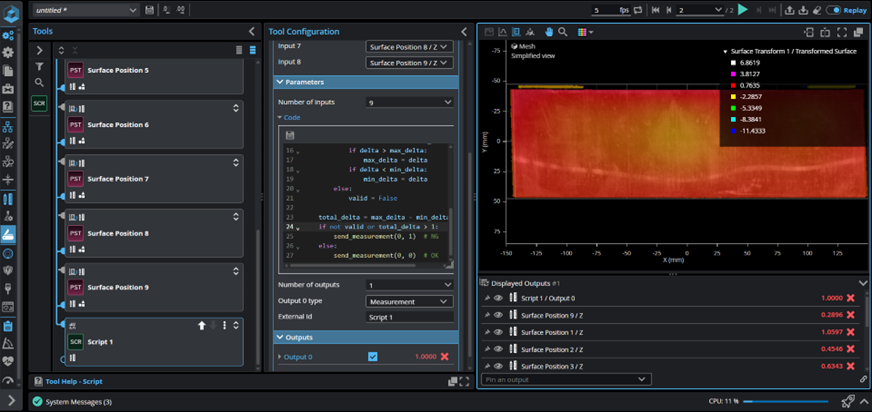

■ Script實際編輯畫面：
圖片來源 : LINX Taiwan
因為各位值的高低差比較大於閥值1為NG，因此Output 0的輸出為”1”。(若OK則輸出”0”)
小結
透過Script功能，用戶能夠不再受限於GoPxL預設工具提供的運算方式，更彈性地實現複雜邏輯與客製化需求。即使是高階應用，也能在不依賴外部PLC或PC的情況下，在GoPxL裡直接實現！
想了解更多Script應用技巧與範例？歡迎聯絡我們取得更多資訊！
