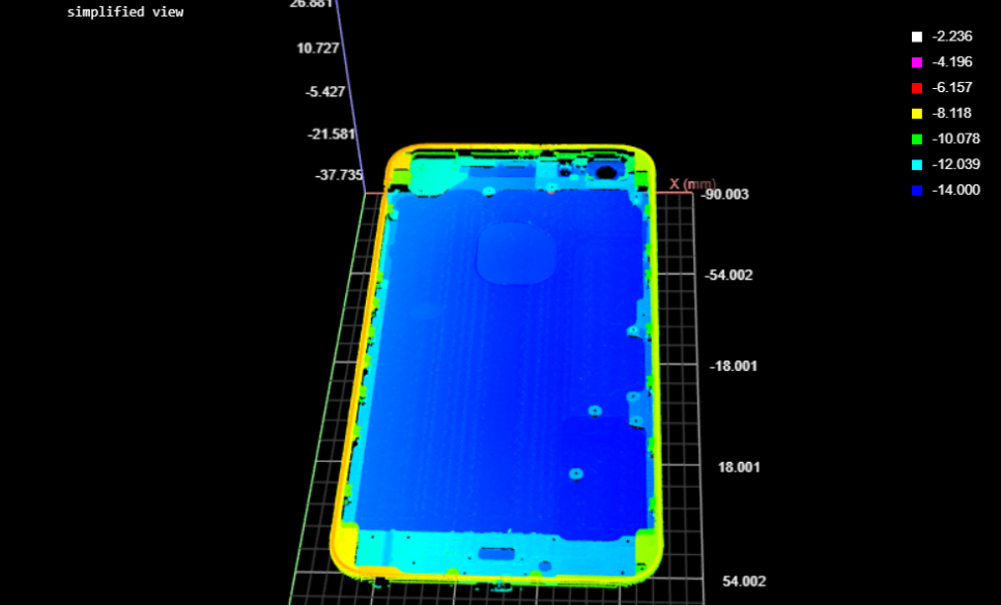

手機金屬內殼線粗糙度量測

雖然市面上大多使用接觸式三次元來量測粗糙度，但碰到複雜曲面的待測物量測速度會較慢，且可能在表面上留下刮痕或印痕，造成額外的瑕疵。因此針對比較精細的零部件量測，非接觸式3D Sensor反而可以避免上述困擾，而且掃描速度較接觸式3D更快。

以3D軟體內建工具取得剖面圖

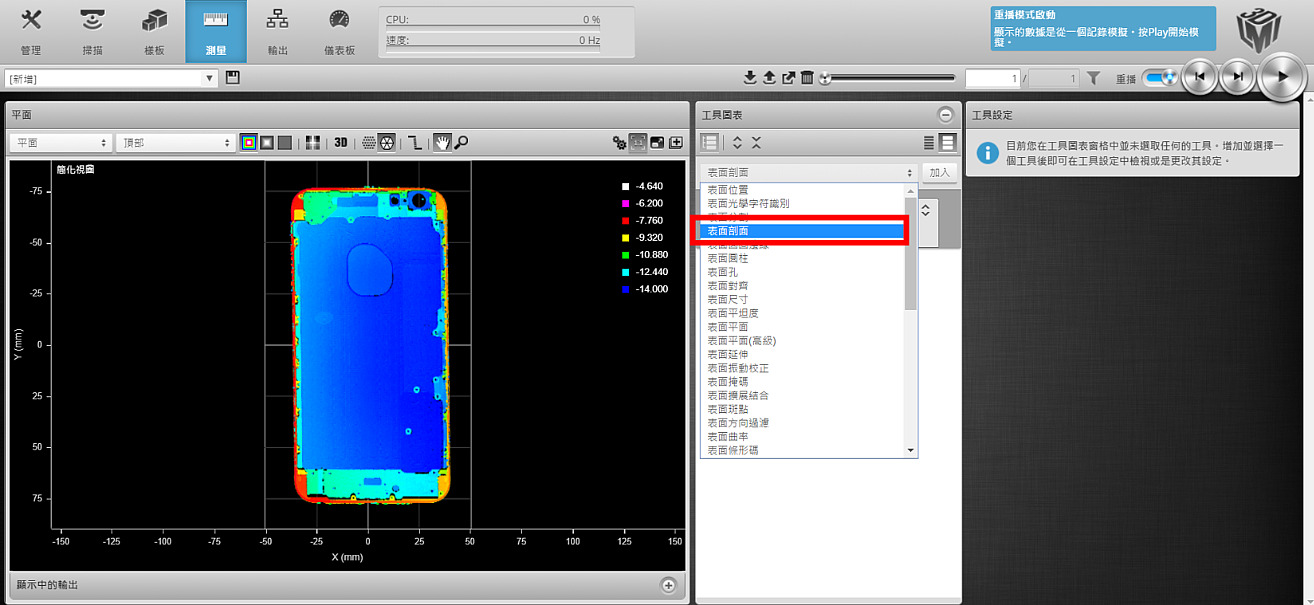

我們以LMI的Gocator 3D sensor內建的影像軟體GoPxL工具作為示範。如上圖，先在工具圖表中加入【表面剖面】工具，然後在左邊的顯示畫面中，將橘色的線(Section)拖曳到想要量測的位置。

接著，在工具圖表中加入【外型線(高級)】工具，左側的視窗就會進入profile畫面，顯示section位置的profile。

接著，我們將左側畫面中的黃色的區域框，拖曳到想要量測的區域，再在右側的量測方法視窗中，勾選Ra與Rz後，立即可以取得量測值。在此案例中Ra為0.040，Rz為0.346。而此數值也可透過Sensor的Ehternet傳輸介面或Digital I/O傳輸到電腦或PLC。
